Морська нафтова платформа та офшорна вітрова електростанція

У проектах морської вітроелектростанції занурені в морську воду палі фундаменту будуть роз'їдані морською водою. Щоб збільшити термін служби сталевих паль, неодмінним є їх анти{1}}захист від корозії. Зараз це в основному поєднання фізичної анти-корозії (покриття) та електрохімічної анти-корозії (катодний захист).

Принцип катодного захисту: це поповнення великої кількості електронів до металу, так що весь захищений метал перебуває в стані надлишку електронів, і всі точки на поверхні металу досягають однакового негативного потенціалу.

Катодний захист в даний час в основному складається з двох схем: одна є катодним захистом тимчасового анода, а інша - катодним захистом по струму.

катодний захист із тимчасовим анодом. катодний захист

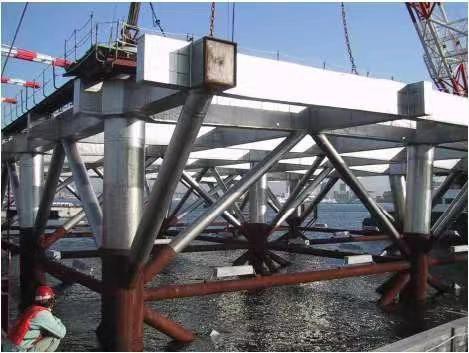

Метод захисту протекторного анода:

Метод протекторного анода — це техніка, яка електрично з’єднує метал або сплав із потенціалом, більшим за потенціал захищеного металу, з металом, який потрібно захищати. Струм, що утворюється внаслідок тривалої корозії та розчинення металу, використовується для захисту інших металів.

Жертвований анод у морській воді - це переважно алюмінієвий сплав.

• Переваги та недоліки:
• Переваги:

Метод захисту протекторного анода є-одноразовою інвестицією та не потребує жодних витрат на обслуговування під час експлуатації. Коефіцієнт використання захисного струму є відносно високим, і над-захист не відбудеться.

• Недолік:

1. Ходовий потенціал низький. Після приєднання морських організмів і виникнення анодної корозії діапазон регулювання струму захисту стає все вужчим. На сталеві палі необхідно наварити велику кількість витратних анодів.
2. Період ефективного катодного захисту обмежений терміном служби тимчасового анода і зазвичай становить від 10 до 15 років.
3. Під час процесу захисту в океан викидається велика кількість забруднення важкими металами. Монтаж-вимагав часу та трудомісткості, що додало додаткової ваги корпусу сталевої палі.
4. Загальний катодний захист в основному використовується, коли покриття тіла сталевої палі пошкоджено на пізній стадії, а заміна на пізній стадії майже неможлива.

Спосіб катодного захисту враженого струму:

Метод катодного захисту за поданим струмом включає послідовне введення джерела живлення постійного струму в ланцюг і, за допомогою допоміжного електрода, подачу постійного струму на метал, який потрібно захистити, для досягнення захисту.

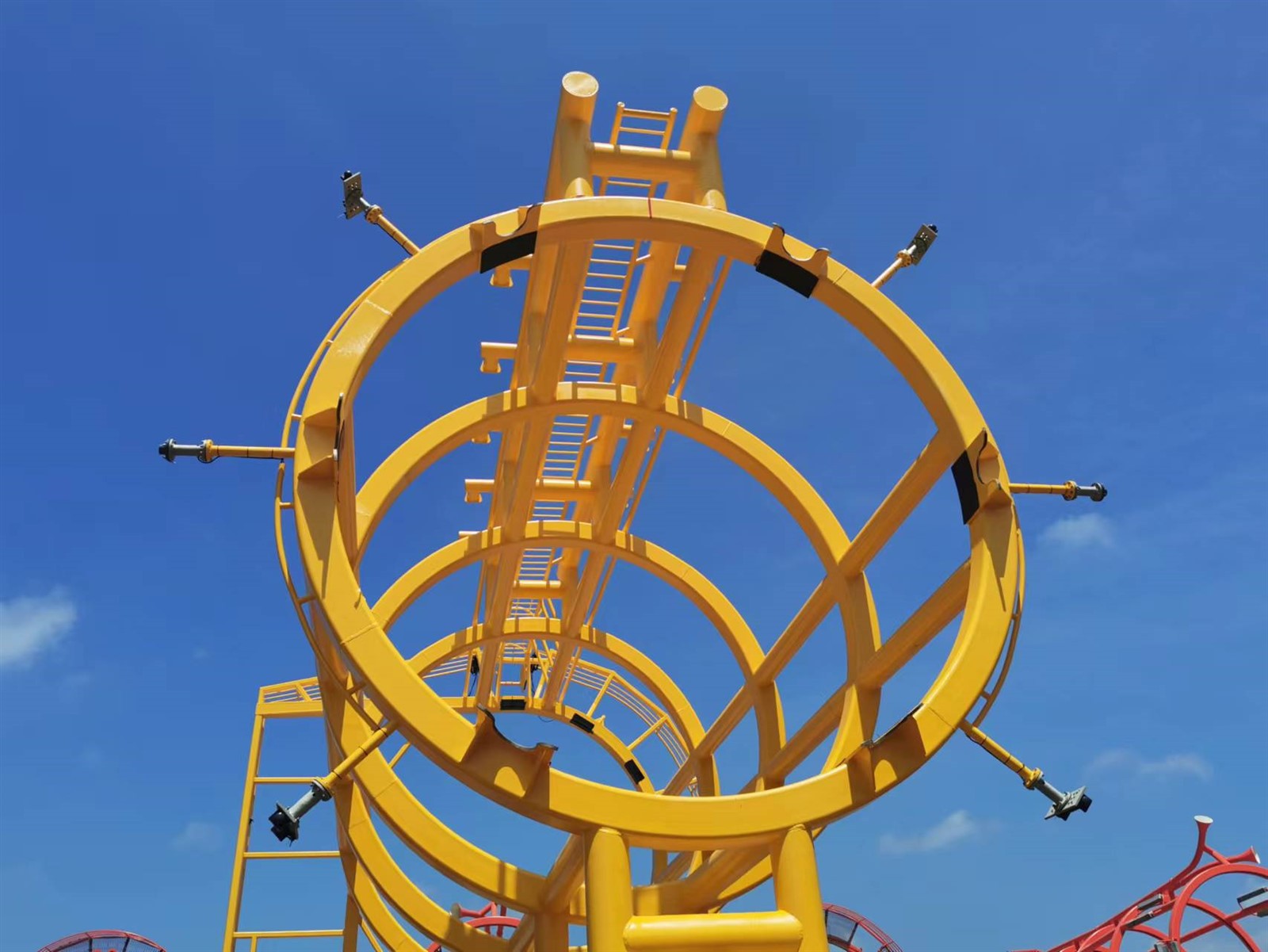

Система катодного захисту від враженого струму організована та спроектована на основі різних фундаментних конструкцій вітрових турбін, забезпечуючи загальне та оптимізоване проектне рішення та найкращий ефект захисту для обладнання морських вітроенергетичних проектів.

• Переваги та недоліки:
• Переваги:

1. Він має високу керуючу напругу та може гнучко контролювати вихідний струм катодного захисту в широкому діапазоні.
2. Він також застосовний у жорстких корозійних умовах або середовищах з високим питомим опором. Діапазон захисту великий. Якщо якість антикорозійного покриття трубопроводу хороша, два комплекти систем катодного захисту від струму можуть захистити всю сталеву купу.
3. Система катодного захисту від враженого струму розроблена для тривалого терміну служби та може забезпечувати захист протягом тривалого часу.
4. Це не забруднює навколишнє середовище. Вражена поточна система катодного захисту не буде викидати в океан шкідливі речовини важких металів.
5. Він простий в установці і вимагає лише встановлення фланцевого з’єднання без необхідності зварювання.

• Недолік:

1. Під час роботи не обходиться без зовнішнього джерела живлення і потребує безперервного живлення протягом року.
2. Під час експлуатації систем катодного захисту потрібне суворе професійне обслуговування та управління.

Склад системи катодного захисту від струму:

• Трансформаторний випрямляч

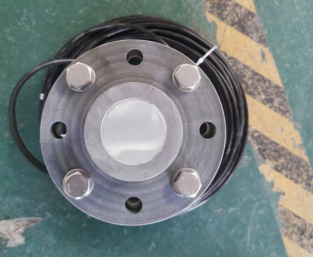

• Допоміжний анод

• Електрод порівняння

• Система дистанційного моніторингу
